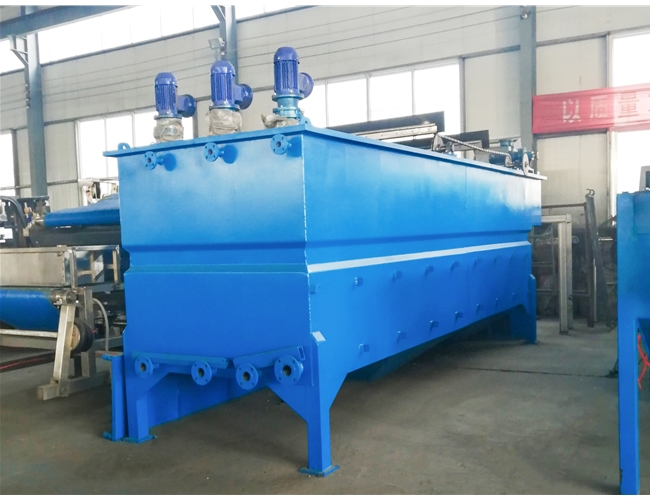

名稱：渦凹?xì)飧C(jī)|渦凹?xì)飧⊙b置

詳細信息

BYQF系列渦凹?xì)飧?/b>裝置

諸城博宇環保生產制造地埋式一體化污水處理設備，公司主要生產帶式壓濾機、污水處理設備、氣浮機、微濾機、砂水分離器、行車式刮吸泥機、周邊傳動刮吸泥機、旋轉鐘式除砂機器、螺旋輸送機、格柵除污機、自動加藥裝置等各種環保設備機械。

一、    概述

渦凹?xì)飧⊙b置是我公司消化吸收美國氣浮設備后自行生產的技術設備，采用機械曝氣與化學絮凝相結合的原理處理不同水質的各類污水。

二、特點

1、投資省、能耗低、自動出渣無噪音，運行管理方便。

2、先由帶導流板的超級過濾機進行預處理，將污水中較粗的SS雜質除去，降低了氣浮機運行負荷，并在后續處理過程中減少絮凝劑用量，對水量、水質變化具有很強的適應性。

3、較國內傳統加壓溶氣式氣浮系統，省掉了溶氣罐、空壓機、高壓水泵等設備，能耗是常規氣浮的1/8～1/10。

4、該系統能夠去除污水中的油脂、膠狀物和懸浮物，降低了BOD、COD、SS等排污負荷，同時可明顯改善水質的顏色。

5、該系統主要用于對造紙廢水、化工、印染、食品等行業工業污水的凈化處理。

三、設備結構及技術參數

1、渦凹?xì)飧⊙b置結構

a、曝氣段   b、氣浮段     c、沉淀排泥部分    d、刮渣機 e、浮渣收集和排泄系統 f、溢流出水系統

2、渦凹?xì)飧⊙b置主要技術參數

a、曝氣機可采用1-6個          b、處理能力：5-500m3/h

c、曝氣機主軸轉速：1450r/min   d、刮泥機速度：5.16-25.8/min

四、工作原理

未經處理的污水進入過濾機進行預處理，通過篩分過濾得到初步凈化，處理后的污水泵送或自流至氣浮機，并加入適當?shù)男跄齽┠?。潛水式渦凹曝氣機是利用空氣輸送管底部散氣葉輪的高速轉動在水中形成一個真空區，液面上的空氣被吸入水中，微氣泡隨之產生，并螺旋型上升到水面，空氣中的氧氣也隨著進入了水中。

由于氣水混合物和液體之間壓力不平衡，產生了一個垂直向上的浮力，將懸浮物帶到液面。上浮過程中，微氣泡會附著到懸浮物上，到達液面后懸浮物便依靠這些氣泡支撐維持在液面，并通過呈現輻射狀的氣流推力來清除。

浮在水面上的懸浮物連續地被行車式（或鏈條式）刮渣機清除，刮渣機沿著整個液面運動，并將懸浮物從氣浮槽的進口端推到出口端，通過傾斜的金屬板落入浮渣槽，將所收集的污泥送入污泥收集槽存放收集。

針對那些可下沉的SS，有的設計是采取回流措施進行再氣浮，試想如果SS的比重大于水，那么無論如何是難以氣浮到水面上來的，所以我們專門設計了沉淀錐體，由于水的流速相對較慢，可以進行無干擾緩慢沉淀，干脆讓可下沉SS沉淀在錐體里，然后進行定期排放。

凈化后污水在排放前先經金屬下方的出口進入溢流槽，溢流槽上設計了水位調節裝置用來控制氣浮槽的水位，以確保刮渣時刮泥板不會把污水刮入浮渣排放管器內。

五、設備規格型號

型號

流量
(m3/h)

長
（mm）

寬
（mm）

高
（mm）

總動力
（KW）

BYQF-5

1-5

3000

1260

1600

2.95

BYQF-10

5-10

3500

1260

1600

2.95

BYQF-15

10-15

4000

1500

1800

2.95

BYQF-20

15-20

4500

1500

1800

2.95

BYQF-30

20-30

5500

1500

1800

2.95

BYQF-40

30-40

5500

2000

2300

2.95

BYQF-50

40-50

7000

2000

2300

2.95

BYQF-60

50-60

7500

2000

2300

2.95

BYQF-80

60-80

9000

2200

2500

5.5

BYQF-100

80-100

10000

2200

2500

5.5

BYQF-150

100-150

12000

2500

2500

7.7

BYQF-200

150-200

15500

2500

3000

8.1

BYQF-250

200-250

16000

2500

3000

10.3

BYQF-300

250-300

17500

3000

3000

13.2

渦凹?xì)飧C(jī)|渦凹?xì)飧⊙b置

型號	流量 (m3/h)	長	寬	高	總動力（KW）
BYQF-5	1-5	3000	1260	1600	2.95
BYQF-10	5-10	3500	1260	1600	2.95
BYQF-15	10-15	4000	1500	1800	2.95
BYQF-20	15-20	4500	1500	1800	2.95
BYQF-30	20-30	5500	1500	1800	2.95
BYQF-40	30-40	5500	2000	2300	2.95
BYQF-50	40-50	7000	2000	2300	2.95
BYQF-60	50-60	7500	2000	2300	2.95
BYQF-80	60-80	9000	2200	2500	5.5
BYQF-100	80-100	10000	2200	2500	5.5
BYQF-150	100-150	12000	2500	2500	7.7
BYQF-200	150-200	15500	2500	3000	8.1
BYQF-250	200-250	16000	2500	3000	10.3
BYQF-300	250-300	17500	3000	3000	13.2
